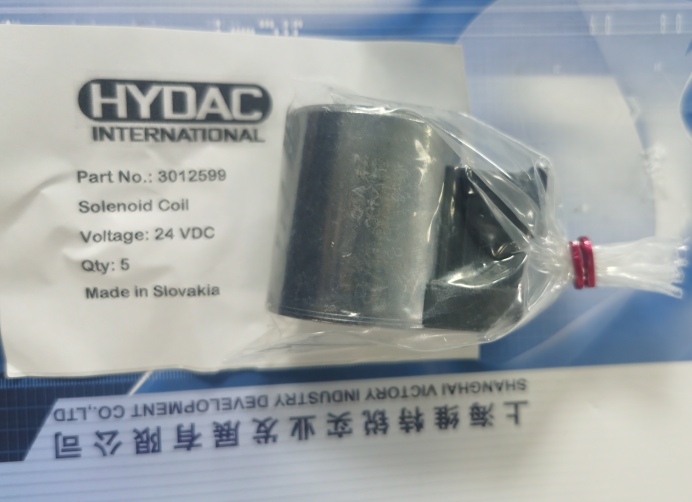

HYDAC 3012599電磁線圈產品結構詳情如下：
一、核心組件
電磁線圈主體
由銅質導線繞制而成，層纏繞結構確保高銅填充率，最小化空間需求的同時防止絕緣層損壞。
封裝設計，內部線圈密封，防止水分滲入導致繞組短路。
金屬骨架與外殼體
內骨架：金屬材質，主體部分設有多條斷流槽（貫穿內、外壁面及前、后端面），均勻分布以切斷感應渦流。
外殼體：金屬材質，與內骨架結構對應，設有多條斷流槽及卡槽/卡凸，通過絕緣卡條連接，確保磁場對稱性。
斷流槽作用：消除磁場不對稱性，避免運動部件偏磨，提升CRDM（控制棒驅動機構）運動性能。
絕緣系統
斷流槽內填充絕緣連接條，外殼體卡槽/卡凸處采用絕緣卡條，確保內骨架與外殼體絕緣。
線圈繞組與金屬部件間采用H級絕緣材料（耐溫180°C），符合DIN 43673標準。
連接插座
黑色聚酰胺材質，耐高溫、抗沖擊，適配標準電氣接口。
支持國際標準電壓（AC 380/240/220/24V，DC 110/24V）。
二、結構參數
尺寸與規格
線圈尺寸：40型（高度40mm，內徑18mm，外徑36mm）。
適配閥體：與HYDAC WSM系列電磁閥（如WSM06020、WSM08130）配套使用。
電氣參數
額定電壓：24V DC（其他型號支持110/230V AC/DC）。
功率消耗：40型線圈在20°C時為18-20W，50型線圈為25-27.2W。
工作溫度范圍：
線圈表面溫度：<50°C（常規）/<85°C（高溫型號）。
環境溫度：-40°C至+60°C（連續工作）。
介質溫度：-20°C至+100°C（液壓油）。
機械性能
防護等級：IP65（防塵防水），適應惡劣工況。
安裝方向：無限制，對稱結構支持多角度安裝。
壽命：MTTFd 150年（依據手冊5.300“閥門條件和說明"）。
三、工作原理
通電吸合
線圈通電后產生磁場，吸引鐵芯移動，克服彈簧阻力。
鐵芯帶動閥芯改變流體通道狀態（如常閉閥通電后開啟）。
斷電復位
線圈斷電后，磁場消失，彈簧推動鐵芯和閥芯返回初始位置。
流體通道恢復斷電前狀態（常閉閥關閉，常開閥開啟）。
四、應用場景
工業自動化
控制氣缸動作、液壓系統壓力調節。
適配HYDAC WSM系列電磁閥，用于注塑機合模、機械臂抓取等場景。
能源領域
風電設備減速器潤滑、空客機翼負荷測試。
核電站CRDM控制（需定制高溫型號）。
農業機械
支撐農機艙室液壓系統、挖掘機流體控制。
